MASTERSCHALTER SERIE

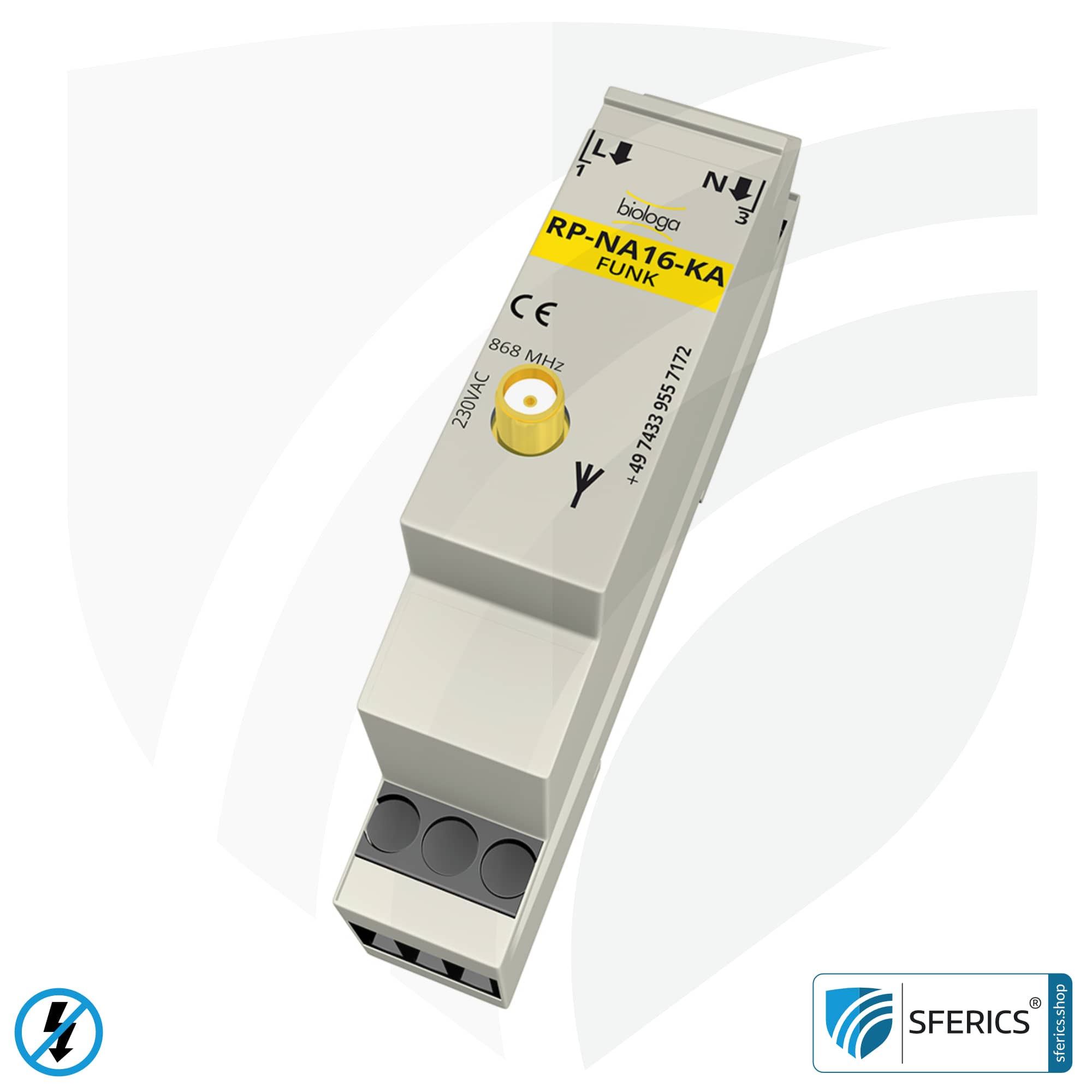

Der RP-NA16-KA von BIOLOGA sorgt als Level 2 Repeater im Sicherungskasten für eine Erhöhung der Reichweite des Netzfreischalters NA 16-1P Funk. Oder um einen eventuell beeinträchtigen Empfang maßgeblich zu verbessern.
Es gibt verschiedene Ursachen welche sich auf die Qualität des Funksignals zwischen Sender und Empfänger auswirken. Die wohl häufigste Herausforderung ist der zu große Abstand zwischen Fernbedienung und Netzfreischalter des Masterschalter Systems. Jedoch auch Materialien wie das des Schaltschranks, vor allem beim geschirmten Schaltschrank, können zur Barriere werden, wodurch dann das Schaltsignal nicht bis zum Netzfreischalter vordringt.

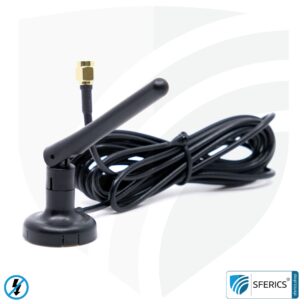

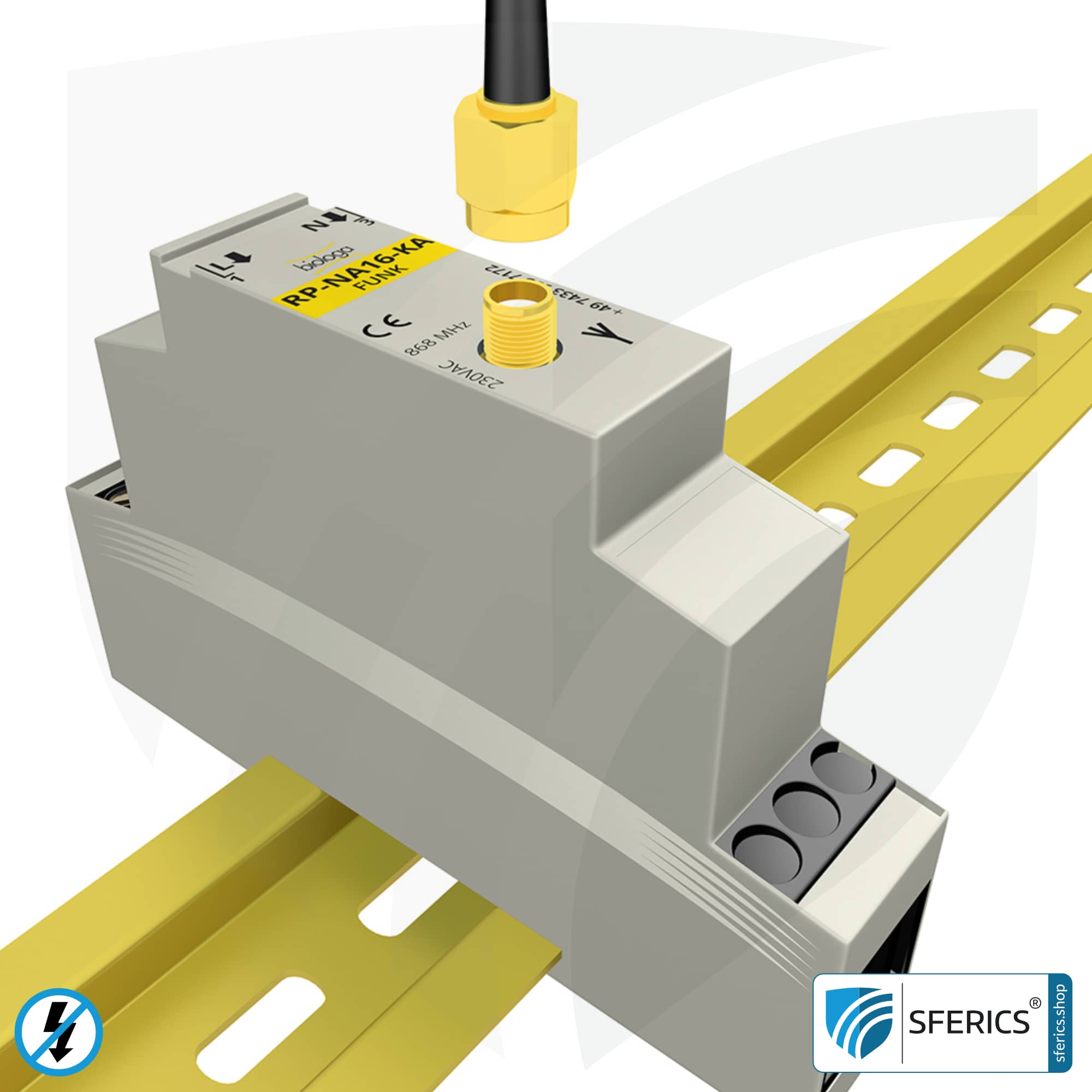

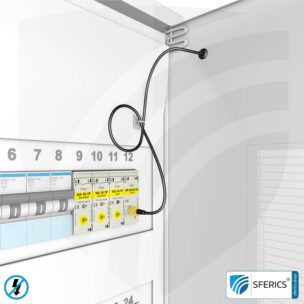

Der Repeater RP-NA16-KA setzt an dieser Stelle an und löst dieses Empfangsproblem sehr effektiv. Die Reichweite des Empfangsmodul des Netzfreischalters wird durch diesen Repeater und der zusätzlich notwendigen externen Antenne deutlich erweitert. In den Abmessungen baugleich zum Netzfreischalter NA 16-1P Funk wird der Repeater im Schaltschrank meiste daneben installiert. Die Antennenkabel wird auf das Modul geschraubt und die Antenne selbst aus dem Sicherungskasten geführt.
Der Repeater funktioniert auf Basis eines baubiologisch unbedenklichen nach EnOcean-Standard codierten Funksignal, das nur bei Betätigen des Senders in der Fernbedienung weitergeleitet wird. Weiters muss der Repeater nicht eingelernt oder konfiguriert werden. Er leitet nach Anschluss an die Betriebsspannung die Signale automatisch weiter.
Bedeutung der Levels erläutert
Für den Betrieb des Netzfreischalter NA 16-1P Funk können maximal zwei Repeater als Erweiterung verwendet werden. Das Level gibt hierbei die Leistungsklasse in Bezug auf die Telegramme (Datenpakete) an.
- LEVEL 1: Empfängt ausschließlich Telegramme von Sendern (Fernbedienung TX-NA16-HAND, TX-NA16-WAND)
- LEVEL 2: Empfängt außer den in Level 1 angegeben Telegrammen auch noch die eines Level 1 Repeaters
Zwei Methoden zur Installation vom RP-NA16-KA
Installation mit einem Repeater
- Anfang: Netzfreischalter NA 16-1P Funk im Schaltschrank
- Am Ende: Level 1 oder Level 2 Repeater (RP-NA16-UP, RP-16-AP oder RP-NA16-KA) plus Sender (Fernbedienung)
Installation mit zwei Repeatern
- Anfang: Netzfreischalter NA 16-1P Funk im Schaltschrank
- Mitte als Brücke: Level 2 Repeater (RP-NA16-UP, RP-16-AP oder RP-NA16-KA)
- Am Ende: Level 1 Repeater (RP-NA16-UP) plus Sender (Fernbedienung)
Wir empfehlen ausdrücklich hierzu den Leitfaden “Reichweitenübersicht” runterzuladen und zu studieren.
Überzeugende Leistung des RP-NA16-KA Schaltschrankrepeaters im Überblick
- Level 2 Schaltschrankrepeater zur Erweiterung des Feldfreischalters der Baureihe NA 16-1P Funk
- zum Erweitern der Reichweite bei Schutzklasse 1 Verteilern und geschirmter Elektroinstallation oder gestörtem Empfang
- Baubiologische Funktechnik nach EnOcean-Standard
- sehr robust
- 1 Jahr Gewährleistung
Dokumentation zum RP-NA16-KA Repeater (.pdf)
