Erdungsgehäuse, stationär | Erdung abgeschirmter Flächen | Innenräume und Außenbereich

Erdungsplatte stationär, für die Fixmontage zur Erdung elektrisch leitfähiger, abgeschirmter Flächen mittels Abschirmfarbe, Abschirmvlies oder Abschirmgewebe. Anwendung je nach Version im Innenbereich oder Aussenbereich.

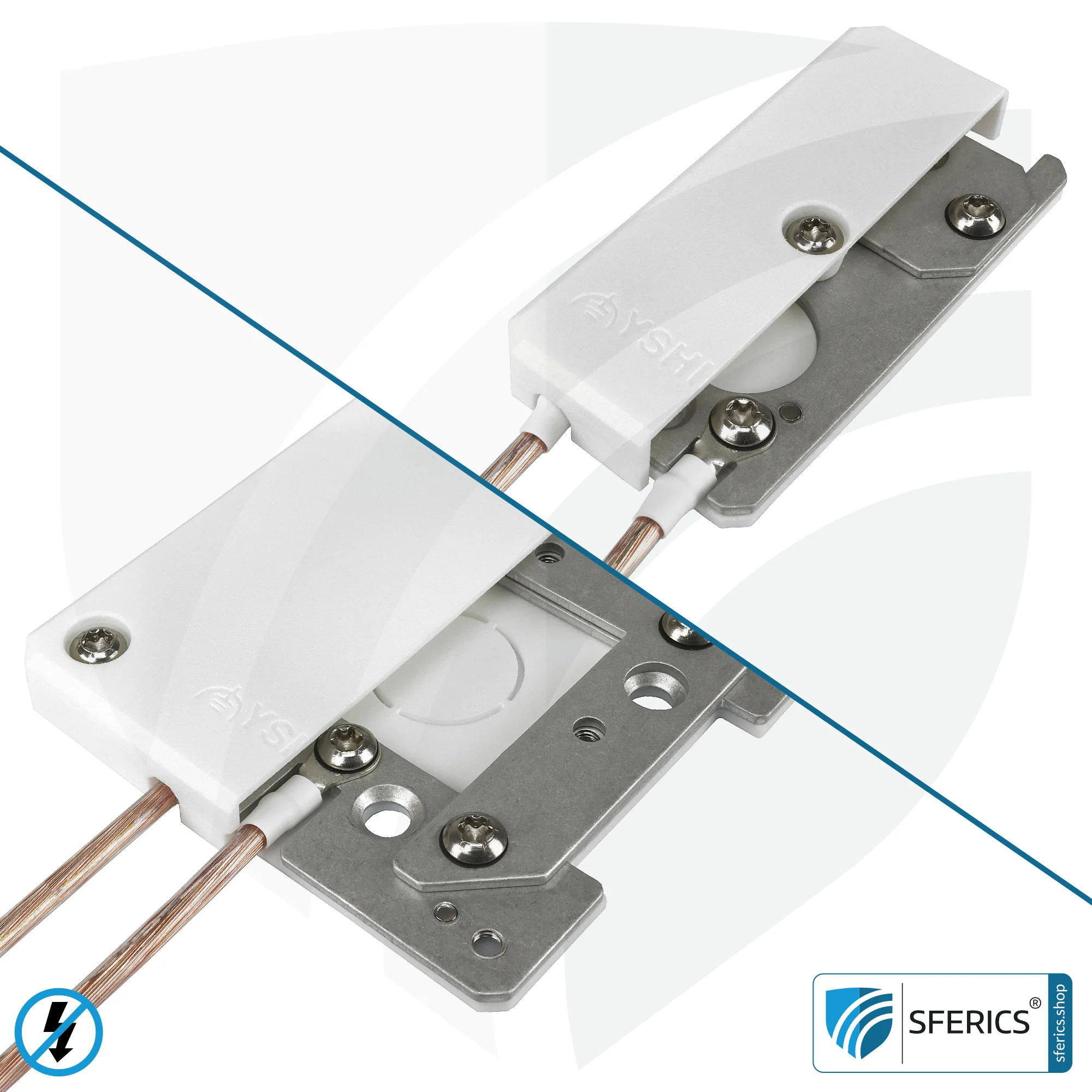

Es stehen drei verschiedene Varianten an Erdungsplatten zur Verfügung. Je nach Installationsort kann die passende Erdungsplatte gewählt werden – ein Überblick:

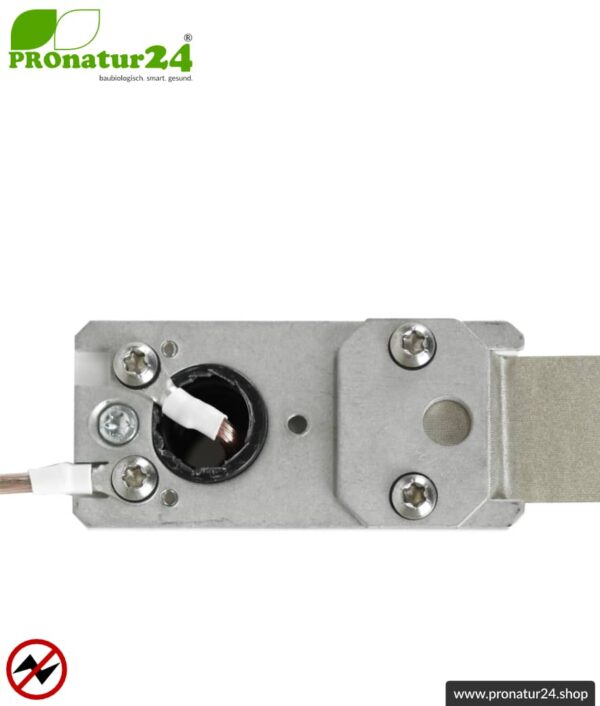

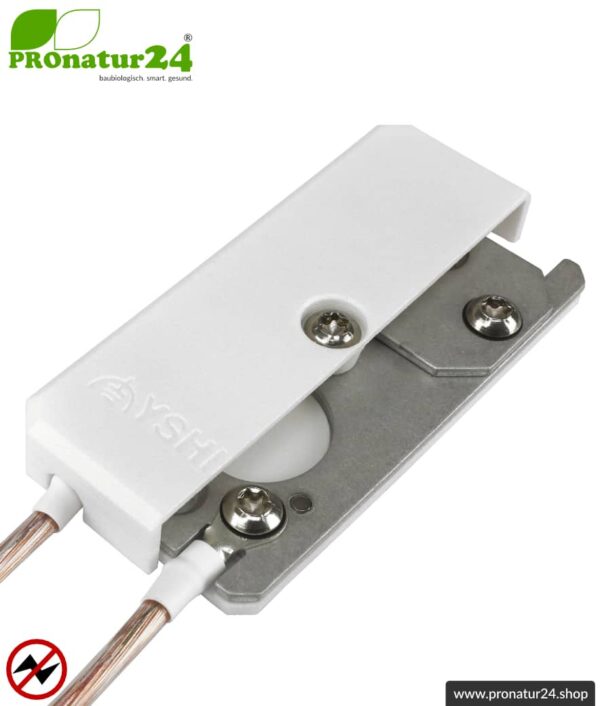

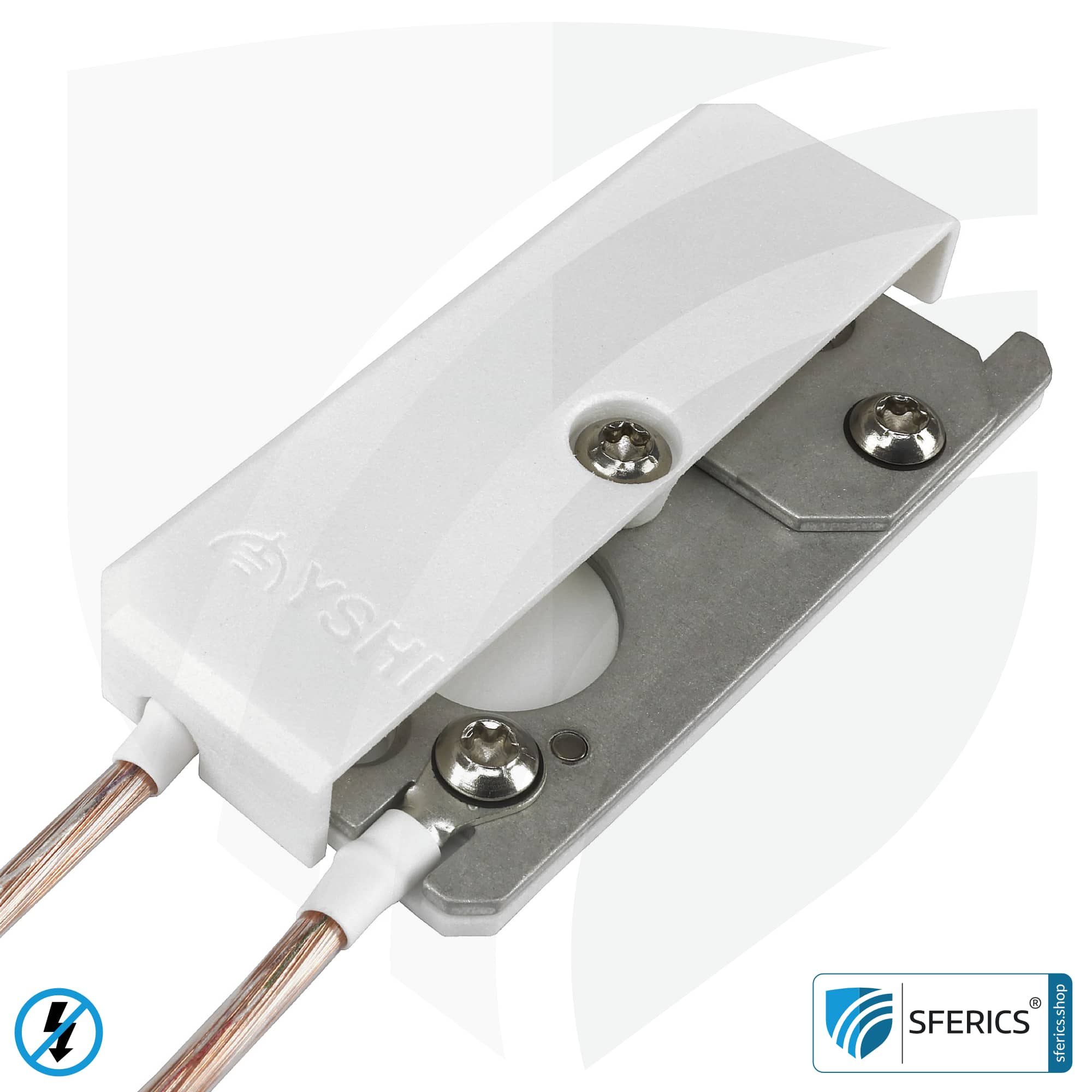

ERDUNGSGEHÄUSE, 40×80 mm

Mittleres Auf- und Unterputzgehäuse 40×80 mm zur Montage direkt auf Abschirmprodukten oder zum Einklemmen von Erdungsbändern.

Mittleres Aufputzgehäuse bzw. Unterputzgehäuse in der Größe von 40×80 mm. Geeignet zur Montage direkt auf Abschirmprodukten oder zum Einklemmen von Erdungsbändern. Mit einem Klemmpunkt für Erdungsbänder ist die Empfehlung für kleine Flächen mit Abschirmfarbe, Abschirmgewebe, Abschirmputz, Armierungsgewebe.

Geeignet zur Anwendung im Innenbereich wie auch im Außenbereich, hier ist jedoch eine zusätzliche Abdichtung erforderlich. Pro abgeschirmter Fläche wird ein Stück vom Gehäuse benötigt. Hinweis bei der Unterputz Montage: mit einer Höhe von 11 mm  ist dieses Erdungsgehäuse dünner als eine Trockenbauplatte.

• Konnektivität: 1 Klemmpunkt, 2 Kabelanschlüsse
• Lieferumfang: Aluminiumplatte 35x75x2 mm, Kunststoffdeckel 40x80x11 mm, 20 cm Erdungsband, alle nötigen Schrauben, Scheiben, Dübel, Kabelschuhe und ein Schraubtool mit Torx®-Bits.
• Kein Kabel im Lieferumfang enthalten.
• Für eine Erdung wird zusätzlich ein Erdungskabel benötigt. Geeignete konfektionierte Erdungskabel GL in verschiedenen Längen bequem erhältlich im Shop.

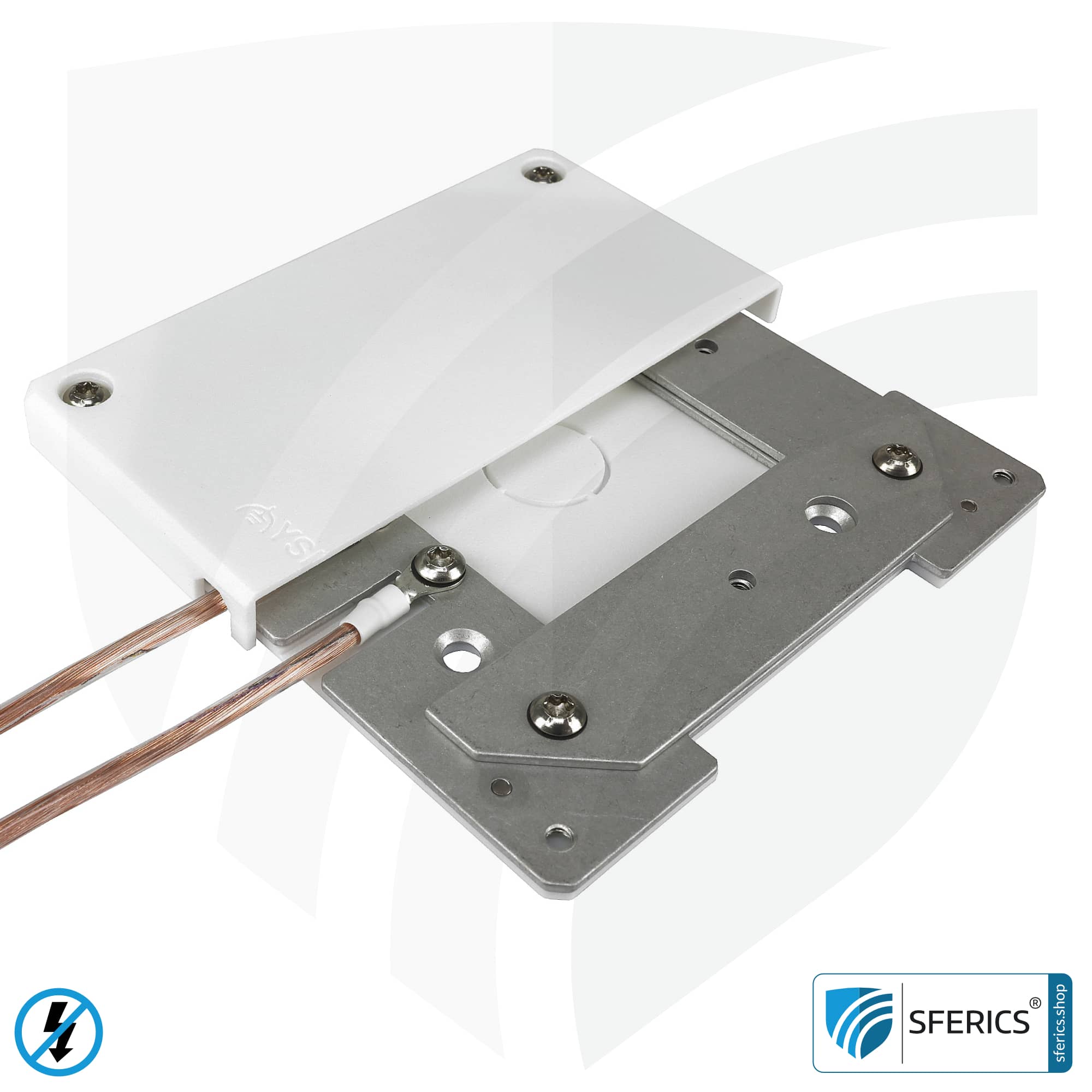

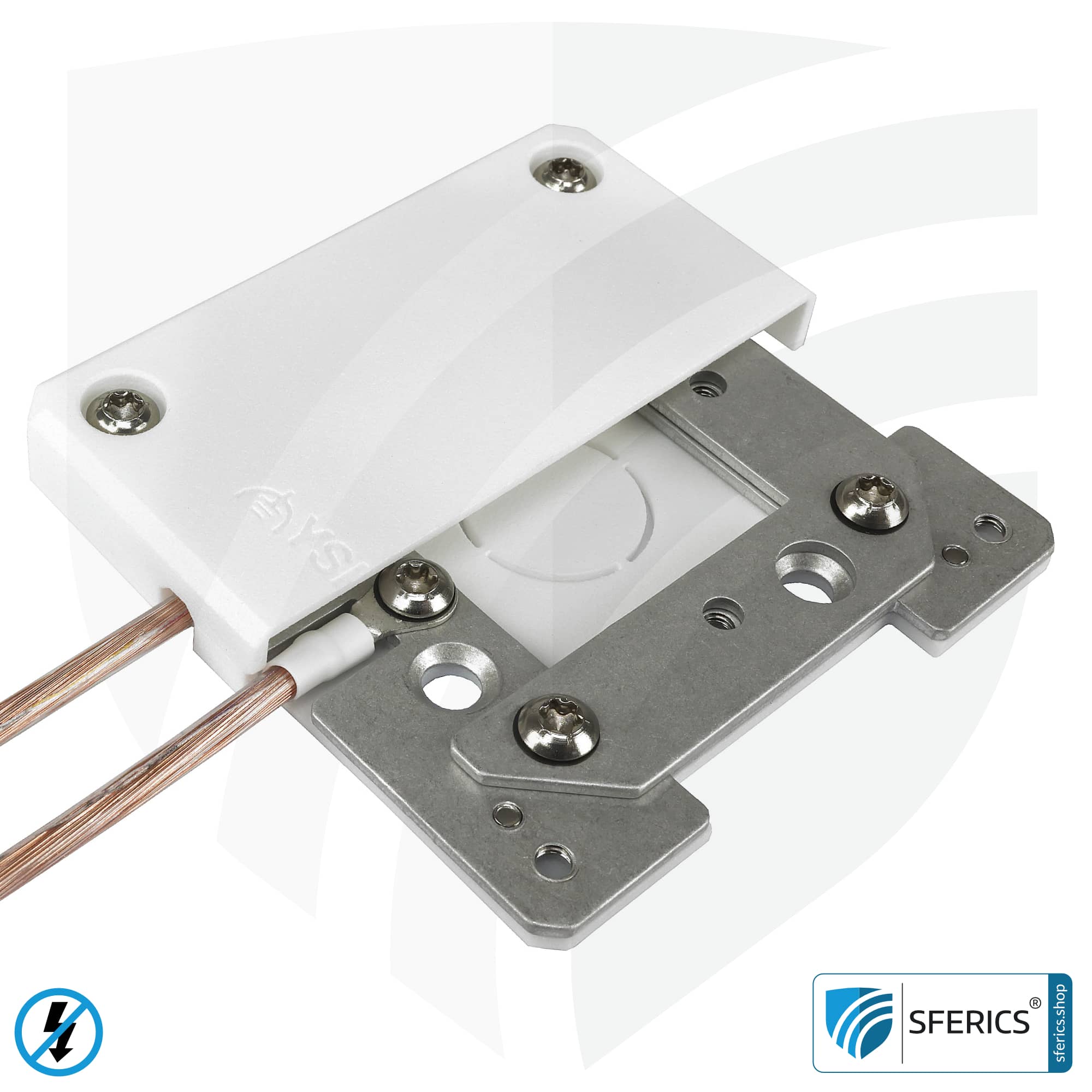

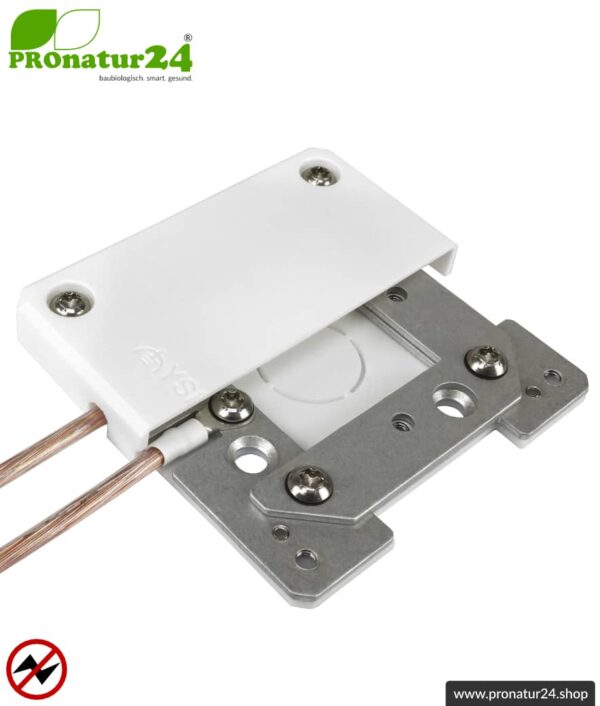

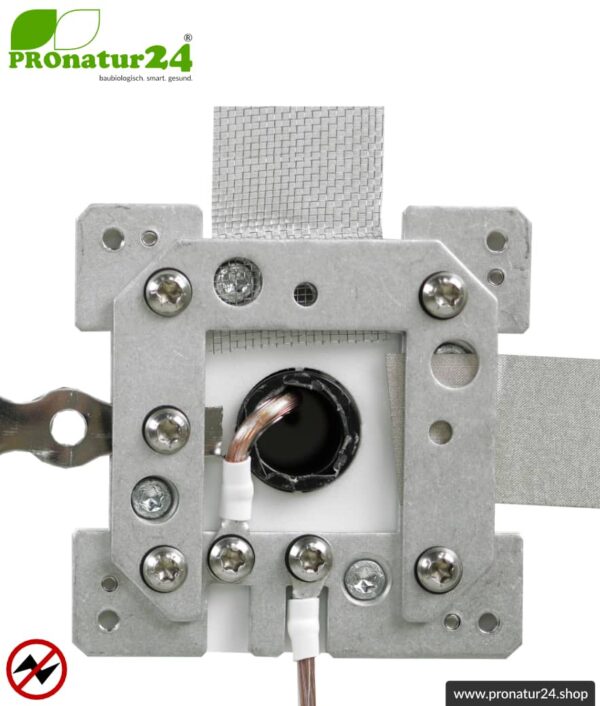

ERDUNGSGEHÄUSE, 80×80 mm

Mittleres Auf- und Unterputzgehäuse 80×80 mm zur Montage direkt auf Abschirmprodukten oder zum Einklemmen von Erdungsbändern.

Standard Aufputzgehäuse bzw. Unterputzgehäuse in der Größe von 80×80 mm. Geeignet zur Montage direkt auf Abschirmprodukten oder zum Einklemmen von Erdungsbändern. Mit drei Klemmpunkten für Erdungsbänder ist die Empfehlung für alle Flächen mit Abschirmfarbe, Abschirmgewebe, Abschirmputz, Armierungsgewebe.

Geeignet zur Anwendung im Innenbereich wie auch im Außenbereich, hier ist jedoch eine zusätzliche Abdichtung erforderlich. Pro abgeschirmter Fläche wird ein Stück vom Gehäuse benötigt. Hinweis bei der Unterputz Montage: mit einer Höhe von 11 mm  ist dieses Erdungsgehäuse dünner als eine Trockenbauplatte.

• Konnektivität: 3 Klemmpunkte, 2 Kabelanschlüsse
• Lieferumfang: Aluminiumplatte 75x75x2 mm, Kunststoffdeckel 80x80x11 mm, 20 cm Erdungsband, alle nötigen Schrauben, Scheiben, Dübel, Kabelschuhe und ein Schraubtool mit Torx®-Bits.
• Kein Kabel im Lieferumfang enthalten.
• Für eine Erdung wird zusätzlich ein Erdungskabel benötigt. Geeignete konfektionierte Erdungskabel GL in verschiedenen Längen bequem erhältlich im Shop.

Dokumentation zum Runterladen (.pdf)

Technische Details Technisches Merkblatt Erdung

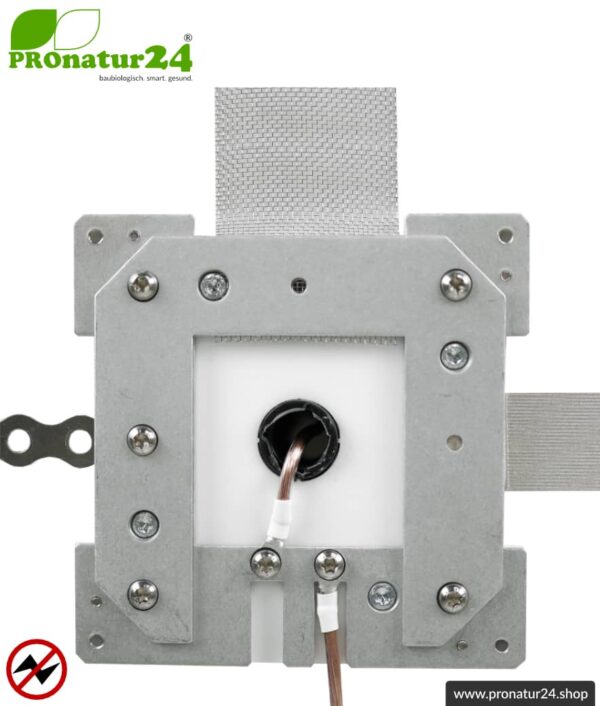

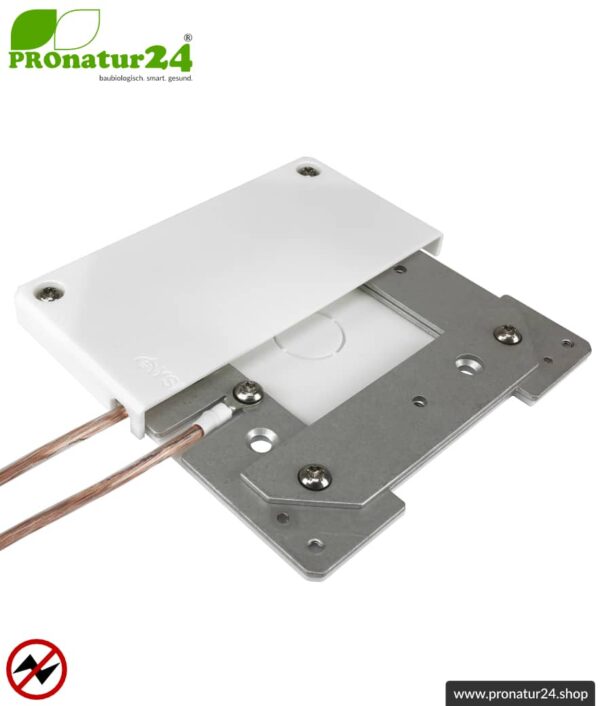

ERDUNGSGEHÄUSE, 120×120 mm

Großes Auf- und Unterputzgehäuse 120×120 mm zur Montage direkt auf Abschirmprodukten oder zum Einklemmen von Erdungsbändern.

Großes Aufputzgehäuse bzw. Unterputzgehäuse in der Größe von 120×120 mm. Verwendung aufgrund der großen Fläche bevorzugt im Fassaden- und Dachbereich. Mit drei Klemmpunkten für Erdungsbänder ist die Empfehlung für alle Flächen mit Abschirmfarbe, Abschirmgewebe, Abschirmputz, Armierungsgewebe.

Geeignet zur Anwendung im Innenbereich wie auch im Außenbereich, hier ist jedoch eine zusätzliche Abdichtung erforderlich. Pro abgeschirmter Fläche wird ein Stück vom Gehäuse benötigt. Hinweis bei der Unterputz Montage: mit einer Höhe von 11 mm  ist dieses Erdungsgehäuse dünner als eine Trockenbauplatte.

• Konnektivität: 3 Klemmpunkte, 2 Kabelanschlüsse
• Lieferumfang: Aluminiumplatte 115x115x2 mm, Kunststoffdeckel 120x120x11 mm, Abdichtkleber UHU, 20 cm Erdungsband, alle nötigen Schrauben, Scheiben, Dübel, Kabelschuhe und ein Schraubtool mit Torx®-Bits.
• Kein Kabel im Lieferumfang enthalten.
• Für eine Erdung wird zusätzlich ein Erdungskabel benötigt. Geeignete konfektionierte Erdungskabel GL in verschiedenen Längen bequem erhältlich im Shop.

Dokumentation zum Runterladen (.pdf)

Technische Details Technisches Merkblatt Erdung
