Magnetfeld Abschirmfolie MCL61 | Schirmdämpfung magnetische Wechselfelder mit 30 dB und Funkstrahlung HF bei 70 dB und höher | Wirkungsvoll gegen 5G!

 99,90

Magnetfeld Abschirmfolie “MCL61” zur Abschirmung magnetischer Felder von z.B. Elektrokabel oder Sicherungskasten. Die Schirmdämpfung gegen Magnetfelder liegt einlagig bei 30 dB (entspricht 97 % Wirkungsgrad) und bei zwei Lagen werden bis 41 dB Abschirmungsleistung erreicht. Schirmdämpfung gegen Elektrosmog durch Funkstrahlung liegt bei 70 db und höher.

Preis pro Meter (100 x 61 cm)

PROnatur24® SHOP
Unabhängig geprüft
4.77 Shopbewertung (736 Rezensionen) | 4.65 Produktbewertung

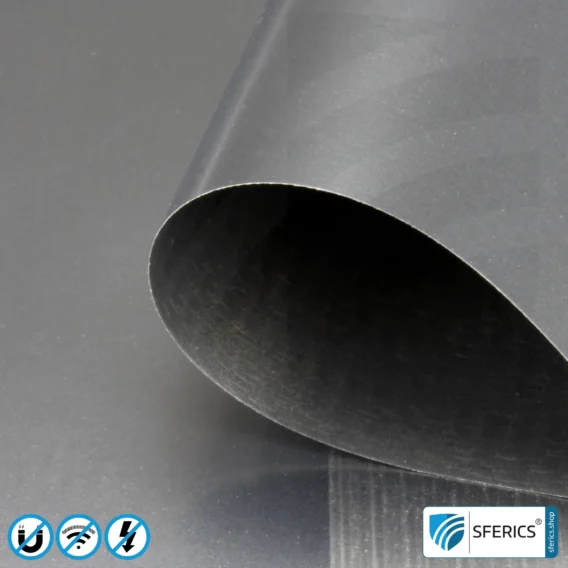

Magnetfeld Abschirmfolie MCL61 ist eine Schirmfolie aus einer amorphen Cobaltlegierung. Hohe Schirmdämpfung bei Magnetfeldern von 30 dB (97% Wirkungsgrad), zweilagig sogar 41 dB. Zudem hohe Schirmdämpfung gegen Funkstrahlung HF bis zu 70 dB (99,99999% Wirkungsgrad). Wirkungsvoll gegen 5G!

MCL61 ist eine Magnetfeld-Schirmfolie aus einer amorphen Cobaltlegierung zur Abschirmung niederfrequenter magnetischer Wechselfelder, elektrischer Wechselfelder (NF) und hochfrequenter elektromagnetischer Felder (HF).

Keine Abschirmung statischer Magnetfelder mit MCL61!

Im Gegensatz zu dieser Abschirmfolie MCL61 ist klassisches MUMETALL®  in der Lage statische Magnetfelder abzuschirmen, allerdings ist dieser Effekt bei den üblichen 0,1 mm dicken Folien sehr gering. Die Legierung der Abschirmfolie MCL61 basiert auf Cobalt und schirmt umso besser, je stärker Magnetfelder verwirbelt sind. Da bei statischen Magnetfeldern oder Permanentmagnetfeldern keine Verwirbelungen vorhanden sind, können diese mit dieser Abschirmfolie MCL61 nicht abgeschirmt werden.

Magnetfeld Abschirmfolie MCL61 | Schirmdämpfung magnetische Wechselfelder mit 30 dB und Funkstrahlung HF bei 70 dB und höher | Wirkungsvoll gegen 5G!

Überzeugende Eigenschaften der Abschirmfolie MCL61

MUMETALL® ist weich und empfindlich. Beim Biegen, bei Stößen und bei der Verarbeitung kann die Schirmung dabei schnell verloren gehen. Völlig anders verhält es sich mit der MCL61 Abschirmfolie gegen magnetische Wechselfelder. Die in der Folie integrierten Cobaltstreifen sind selbst beim Verbiegen mit kleinem Radius fexibel und bleiben dennoch hart. Die Schirmleistung gegen magnetische Wechselfelder bleibt selbst bei hoher mechanischer Beanspruchung erhalten. Die Cobaltstreifen sind nur 20 µm dünn, 50 mm breit und dadurch vergleichbar mit einem sehr scharfen Messer.

Zum Schutz wurden diese Cobaltstreifen laminiert was einen zusätzlichen Vorteil bringt – MCL61 ist auch in feuchter Umgebung korrosionsbeständig. Durch die Breite der Abschirmfolie MCL61 von 61 cm sind auch große Flächen deutlich schneller geschirmt als mit den üblichen 15 cm breiten MUMETALL® Streifen. Weiters kann MCL61 mit einer gewöhnlichen Haushaltsschere geschnitten werden.

Da die Cobaltstreifen nur 20 µm dünn, 50 mm breit und scharf wie Messer sind, haben wir sie zum Schutz einlaminiert. Aufgrund der Laminierung ist MCL61 auch in feuchter Umgebung korrosionsbeständig. Mit einer Breite von 61 cm sind große Flächen schneller geschirmt wie mit 15 cm breiten MUMETALL®-Streifen. MCL61 kann mit einer Schere geschnitten werden.

  • Schirmdämpfung NF Magnetfeld: 30 dB (97 %): Die Schirmung ist abhängig von der Phasenanzahl, Verdrillung der Kabel, der Flächengröße, usw.; Arbeiten Sie großflächig: Kabel mit 1-2 Bahnen, Sicherungskästen mit 2-4 Bahnen abschirmen
  • Schirmdämpfung HF (Funkstrahlung): 70 dB und höher

Technische Details zur Abschirmfolie MCL61 gegen Magnetfelder

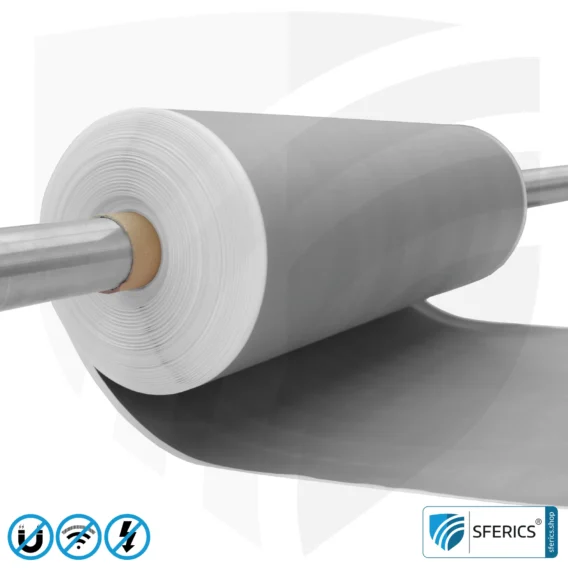

  • Bestellmenge / Länge: Laufmeter / 20 m Rolle / 290 m Rolle. In Schritten von 1,0 Laufmeter geschnitten. Aufgrund der hohen Herstellkosten erlauben wir uns die bestellte Menge zu stückeln!
  • Breite: 61 cm
  • Schirmung MF Magnetfeld: 30 dB (97 %) bei einer Lage. Zweilagig bis zu 41 dB. Die Schirmung ist abhängig von der Phasenanzahl, Verdrillung der Kabel, der Flächengröße, usw.; Arbeiten Sie großflächig: Kabel mit 1-2 Bahnen, Sicherungskästen mit 2-4 Bahnen abschirmen

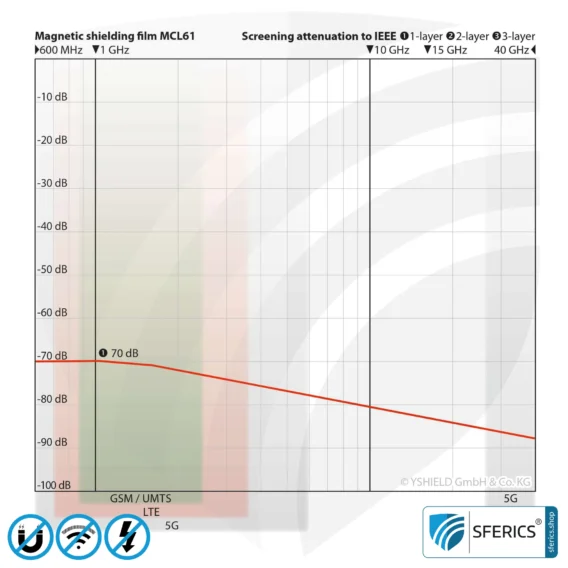

  • Schirmdämpfung HF: 70 dB und höher. Wenn nicht anders angegeben, gelten die angegebenen dB-Werte bei 1 GHz. Messungen von 600 MHz bis 40 GHz nach Standards ASTM D4935-10 oder IEEE Std 299-2006.
  • Flächengewicht: 265 g/m²; Di >Permeabilität: µ 2 = 10.000; µ 4 = 25.000; µ max. = 100.000;
  • Sättigungsinduktion Bs: 0,55 T
  • Koerzitivfeldstärke Hc: 0,5 A/m
  • Remanenz Br/Bs: 0,7
  • Curie-Temperatur Tc: 225 °C
  • Materialien: Polyester, Co, Fe, Mo, Nb, Si, B
Abschirmung gegen Magnetfelder

Verarbeitung der Abschirmfolie MCL61

Bei der Verarbeitung der MCL61 Abschirmfolie gegen Magnetfelder muss auf die Schnittkanten geachtet werden – diese sind vergleichbar mit einem scharfen Messer. Grundsätzlich ist es aufwendig und schwierig die Folie glatt zu verkleben. Sehr oft bleiben kleine Wellen sichtbar, daher empfehlen wir die Fläche zu verkleiden.

Für die Verklebung auf Wand, Decke und Boden verwenden Sie einen hochviskosen Montagekleber (zB. Pattex Montage “Spezial”), der auf nicht-saugendem Untergrund haftet. Der Ablauf ist dabei immer der Gleiche – Kleber glätten, Folie anlegen und mit einer Andrückwalze oder Rakel glätten. Die Bahnen der Abschirmfolie MCL61 dabei überlappen lassen, glatt spachteln und mit handelsüblichen Dispersionsfarben überstreichen.

Da die Abschirmfolie gleichzeitig eine hervorragende Schirmdämpfung von bis 70 dB gegen Funkbelastungen darstellt, ist keine weitere HF Abschirmfarbe notwendig. Grundsätzlich empfehlen wir eine Erdung zusätzlich vorzunehmen. Auch gilt es bei größeren Mauerflächen zu beachten das die Folie eine Dampfsperre ist.

Erdung der MCL61 Abschirmfolie

Die Abschirmfolie MCL61 gegen Magnetfelder ist elektrisch isoliert. Dennoch können elektrische Felder verschleppt und weitergeleitet werden. Um dies zu verhindern kann auf jeder Bahn eine Zahnschreibe verschraubt werden die den Polyesterfilm durchdringt. Das Erdungsset MCL enthält alles für 5 bis 10 Bahnen MCL61.

Schirmleistung der MCL61 Abschirmfolie

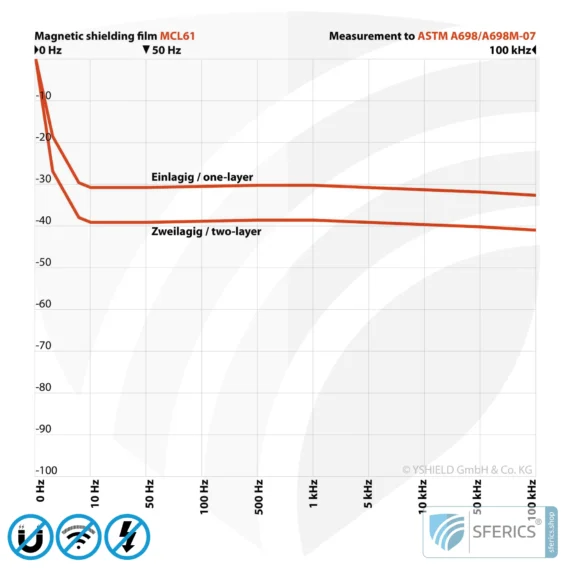

Einlagig erreicht MCL61 eine Schirmleistung von 30 dB gegen niederfrequente magnetische Wechselfelder. Zweilagig sind sogar bis zu 41 dB an Schirmdämpfung möglich. Die Schirmleistungswerte werden regelmäßig im Labor überprüft – HF mit ASTM D4935-10 und NF-Magnetfeld mit ASTM A698/A698M-07.

Gewicht 0,3 kg
Größe 100 × 61 × 0,01 cm
Länge

Laufmeter, 20 Meter, 290 Meter, 0,5 Meter

Schirmdämpfung

HF bis 75 dB, MF einlagig bis 30 dB, MF zweilagig bis 40 dB

Anwendung

Boden, Decke, Magnetfeld, Wand Aussenbereich, Wand Innenbereich

Feldart

HF (Hochfrequente elektromagnetische Felder), MF (Niederfrequente magnetische Wechselfelder), NF (Niederfrequente elektrische Wechselfelder)

Ökologie

Normal

Farbe

Flächengewicht

265 g/m²; Dicke: 0,1 mm;

Permeabilität

µ 2 = 10.000; µ 4 = 25.000; µ max. = 100.000;

Sättigungsinduktion Bs

0,55 T

Koerzitivfeldstärke Hc

0,5 A/m

Remanenz Br/Bs

0,7

Curie-Temperatur Tc

225 °C

Inhaltsstoffe

, , , , , ,

GTIN

4260103667661

Ursprungsland

Deutschland
