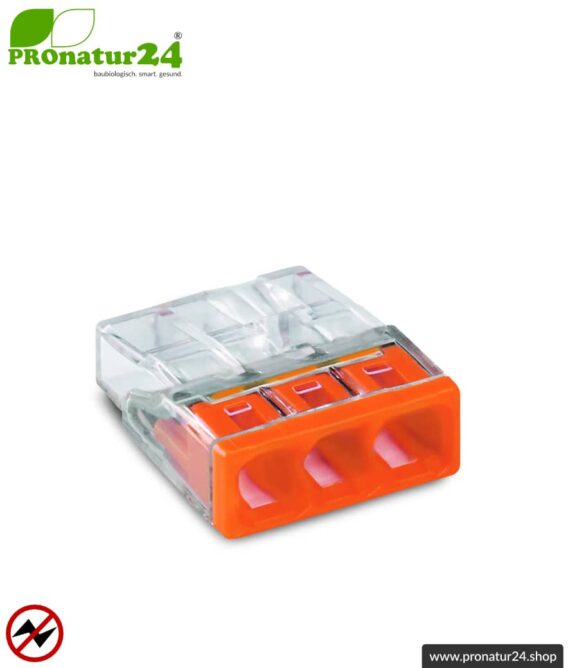

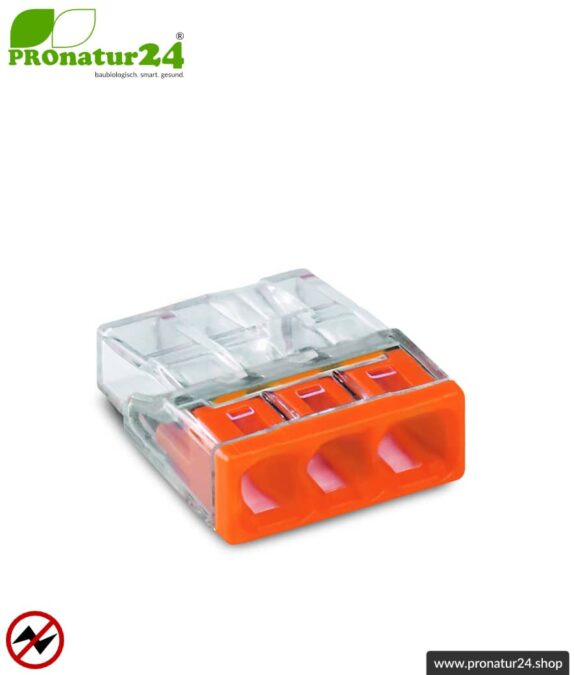

WAGO Compact Steckklemmen bzw. Verbindungsdosenklemmen | Modell 2273-203 | für 3 eindrähtige Leiter | Leiterquerschnitt 0,5 bis 2,5 mm² | 450V / 24 A | 100 Stück pro Packung

WAGO Compact Steckklemmen bzw. Verbindungsdosenklemme Steckklemme, Modell 2273-203, für bis zu 3 Leiter. Geeignet zur Verbindung vom Beidraht der geschirmten Elektroleitung mit der geschirmten Unterputzdose bzw. Hohlwanddose.

Die geschirmte Unterputzdose bzw. Hohlwanddose enthält eine Potentialanschlussleitung. Diese Leitung muss mit dem Beidraht des geschirmten Elektrokabels bzw. Mantelleitung verbunden werden und dafür kann diese Verbindungsklemme (wie auch die 2-Leiter-Variante) verwendet werden. Eine einfache, schnelle und effektive Lösung.

Grundsätzlich kann die Modellserie 2273-20x der WAGO Verbindungsklemmen optimal für die gesamte Elektroverkabelung eingesetzt werden. Genau genommen hat die klassische Lüsterklemme mit der Schraubfixierung nun ausgedient. Zu gewaltig und groß ist der technologische Entwicklungsstand inzwischen hierbei: eindrähtiges Kabel stecken (“reindrücken”) – fertig! Das fummelige hantieren mit dem Schraubenzieher ist Geschichte. Dank dieser Einfachheit sind WAGO Compact Verbindungsklemmen optimal und prädestiniert für alle Leitungsverbindungen innerhalb der Hausverkabelung und auch zum Anschluss unserer geschirmten Decken und Wandleuchten.

So verbindet man heute!

• Einfache Handhabung: stecken bzw. “reindrücken”
• 3-Leiter Verbindungsklemme (auch als 2-, 4-, 5- und 8-Leiter verfügbar)
• Installation eindrähtiger Leiter
• Komfortabler Leiteranschluss von 0,5 mm² bis 2,5 mm²
•
Deutliche Zeitersparnis

HANDLUNGSHINWEISE

LEITER ANSCHLIESSEN

Eindrähtigen Leiter gemäß dem aufgedruckten Maß 11 mm abisolieren.

Leiteranschlag am Gehäuse und korrekte Abisolierlänge im farbigen Deckelsichtfenster visuell prüfen.

ANWENDUNG

Leiteranschlag am Gehäuse und korrekte Abisolierlänge im farbigen Deckelsichtfenster visuell prüfen.

Lösen: Leiter festhalten, Klemme durch Hin- und Herdrehen mit leichtem Zug vom Leiter ziehen.

Die Prüfung erfolgt in der Prüföffnung auf der den Leitereinführungen entgegengesetzten Klemmenseite.

KOMPAKTE VERBINDUNGSKLEMMEN

Die Klemmen bis zu 8 (je nach Modell) abisolierte eindrähtig 0,5 … 2,5 mm² – und das ohne Werkzeug!

So wirds gemacht:

1. Eindrähtigen Leiter gemäß dem aufgedruckten Maß 11 mm abisolieren.
2. Leiteranschlag am Gehäuse und korrekte Abisolierlänge im farbigen Deckelsichtfenster visuell prüfen.
   Die korrekte Abisolierlänge ist eingehalten, wenn im farbigen Sichtfenster auf der unbedruckten Seite der Klemme kein blanker Leiter zu sehen ist. Im Bild ist der mittlere Leiter zu lang abisoliert.

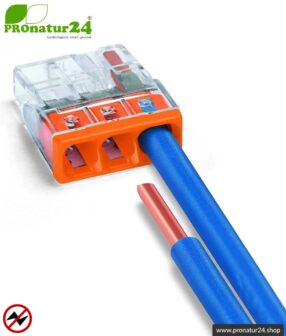

3. Anschließen: Abisolierten eindrähtigen Leiter bis zum Anschlag einstecken.

Lösen vom Leiter:
Leiter festhalten, Klemme durch Hin- und Herdrehen mit leichtem Zug vom Leiter ziehen.

Prüfung:
Die Prüfung erfolgt in der Prüföffnung auf der den Leitereinführungen entgegengesetzten Klemmenseite.
