WAGO Compact Verbindungsklemme, Serie 221 | Modell 221-412 | für 2 eindrahtige, feindrahtige und mehrdrähtige Leiter | Leiterquerschnitt 0,14 mm² bis 4 mm² | 450V / 32 A | Alternative zur Lüsterklemme
ab: € 0,65
Verbindungsklemmen von WAGO haben uns vollends überzeugt. Durch die einfache Handhabung und kompakte Bauform sind diese einfach ideal zur Anwendung innerhalb unserer geschirmten Installationsdosen sowie zum Anschluss unsere geschirmten Lampen zur Fixinstallation.
- Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
- 2-Leiter Verbindungsklemme
- Komfortabler Leiteranschluss von 0,14 mm² bis 4 mm²
Lieferzeit: ca. 1-3 Werktage

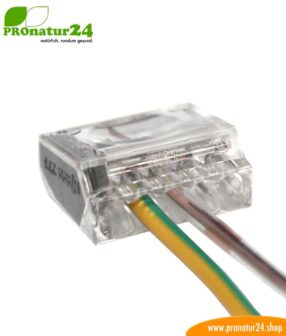

WAGO Compact Verbindungsklemme der Serie 221, Modell 221-412, für 2 Leiter. Ideal zur Verbindung vom Beidraht der geschirmten Elektroleitung mit der geschirmten Unterputzdose bzw. Hohlwanddose. Zudem grundsätzlich ein genialer Helfer für den Anschluss von LED-Lampen, Lautsprechern, usw..
Die geschirmte Unterputzdose bzw. Hohlwanddose enthält eine Potentialanschlussleitung. Diese Leitung muss mit dem Beidraht des geschirmten Elektrokabels bzw. Mantelleitung verbunden werden und dafür kann diese Verbindungsklemme (wie auch die 3-Leiter-Variante) verwendet werden. Eine einfache, schnelle und effektive Lösung.
Grundsätzlich kann die Modellserie 221 der WAGO Verbindungsklemmen optimal für die gesamte Elektroverkabelung eingesetzt werden. Genau genommen hat die klassische Lüsterklemme mit der Schraubfixierung nun ausgedient. Zu gewaltig und groß ist der technologische Entwicklungsstand inzwischen hierbei: Hebel auf, Leiter rein, Hebel zu – fertig! Das fummelige hantieren mit dem Schraubenzieher ist Geschichte. Dank dieser Einfachheit sind WAGO Compact Verbindungsklemmen optimal und prädestiniert für alle Leitungsverbindungen innerhalb der Hausverkabelung und auch zum Anschluss unserer geschirmten Decken und Wandleuchten.
So verbindet man heute!
- Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
- 2-Leiter Verbindungsklemme (auch als 3-Leiter und 5-Leiter verfügbar)
- Installation von eindrähtiger, feindrähtiger und mehrdrähtiger Leiter
- Komfortabler Leiteranschluss von 0,14 mm² bis 4 mm²
- Deutliche Zeitersparnis
- Schnelle Installation von Geräten mit höherem Leistungsbedarf
- Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
- Befestigungsadapter für normgerechte Installation
- Individuelle Fixierungen möglich
HANDLUNGSHINWEISE
LEITER ANSCHLIESSEN
ANWENDUNG
KOMPAKTE VERBINDUNGSKLEMMEN
Die Klemmen bis zu 5 (je nach Modell) abisolierte, feindrähtige Leiter 0,14 … 4 mm², ein- oder mehrdrähtig 0,2 … 4 mm² – und das ohne Werkzeug!
So wirds gemacht:

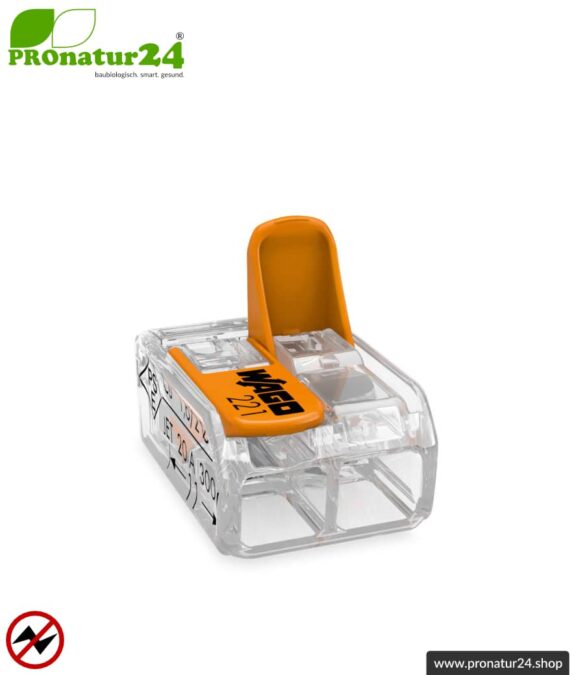

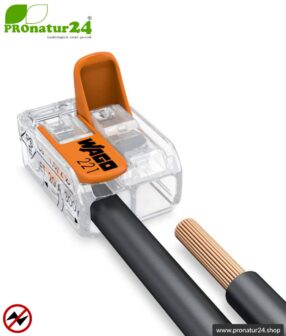

Mit einem orangefarbenen Betätigungshebel die Klemmstelle so weit öffnen, bis der Hebel senkrecht steht. Nun kann der Leiter eingeführt und danach der Hebel in die Ruhelage, bündig mit dem Klemmengehäuse, umgelegt werden.
Die Sicherheit:
Aufgrund der versenkten Betätigungshebel ist eine zufällige Fehlbetätigung beim Einlegen in enge Einbauverhältnisse ausgeschlossen. Die zusätzliche Anwendungssicherheit für alle Leiterarten (ein-, mehr- und feindrähtig) wird durch Approbationen (ENEC, UL) bestätigt.
Dokumentationen und Downloads
Technisches Datenblatt Details zu baubiologischen Elektroinstallationen| Gewicht | 0,2 kg |
|---|---|
| Größe | 11 × 8 × 4 cm |
| Lieferumfang | 1 Stück, 100 Stück |
| Farbe | |

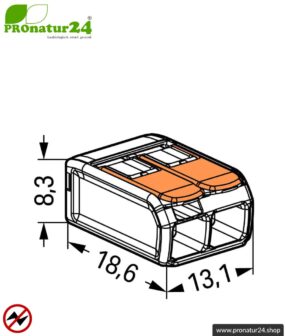

| Einzelne Klemme | Breite: 13,1 mm |
| Marke | |
| Ursprungsland | Deutschland |
| Elektrische Daten |
|
| Bemessungsdaten gemäß IEC/EN 60664-1 | |
| Bemessungsdaten gemäß | EN 60664 |
| Bemessungsspannung (II / 2) | 450 V |
| Bemessungsstoßspannung (II / 2) | 4 kV |
| Bemessungsstrom | 32 A |
| Legende Bemessungsdaten | (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2 |
| Bemessungsdaten gemäß UL | |
| Approbationsdaten gemäß | UL 486C |
| Bemessungsspannung UL (Use Group C) | 600 V |
| Bemessungsstrom UL (Use Group C) | 20 A |
| Anschlussdaten | |
| Anschlusstechnik | CAGE CLAMP® |
| Betätigungsart | Hebel |
| Anschließbare Leiterwerkstoffe | Kupfer |
| Nennquerschnitt | 4 mm² |
| Eindrähtiger Leiter | 0,2 … 4 mm² / 24 … 12 AWG |
| Mehrdrähtiger Leiter | 0,2 … 4 mm² / 24 … 12 AWG |
| Feindrähtiger Leiter | 0,14 … 4 mm² / 24 … 12 AWG |
| Abisolierlänge | 11 mm / 0.43 inch |
| Gesamte Anzahl der Klemmstellen | 2 |
| Gesamte Anzahl der Potentiale | 1 |
| Verdrahtungsart | Seitliche Verdrahtung |
